Кабельные лотки и эстакады PUK-WERKE KG

Промышленная группа PUK-WERKE KG является одним из ведущих производителей кабеленесущих систем в Европе. 75 лет компания производит металлические конструкции на основном заводе в Берлине, а также на других своих производствах в Европе. История компании началась в середине прошлого века в Германии. В современном виде группа сформировалась в 1969 году, объединив два предприятия Хермана Поля (Hermann Pohl OHG) и Антона Кляйна (Anton Klein OHG), образовав группу компаний PUK (Pohl Und Klein)-WERKE KG.

Гарантия качества продукции PUK-WERKE KG и безопасность её применения опирается на систему постоянного контроля и сертификации. Соответствующие стандартам методы испытаний, дополнены собственным производственным контролем. Он основан на подробных технических требованиях к рабочему процессу, технологиям и испытаниям, которые являются составными частями системы управления качеством.

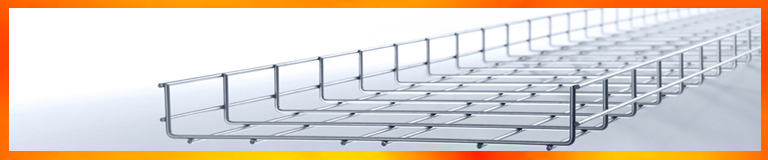

Проволочный лоток PUK-WERKE KG

Проволочный лоток PUK-WERKE KG

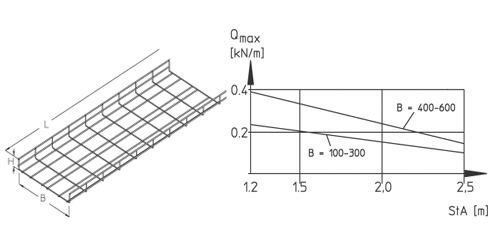

Проволочный лоток G 50

Проволочный лоток G 50

Проволочный лоток, U-образной формы, сертифицирован согласно DIN EN 61537.

Наименование Материал (обработка) B, мм Н, мм L, мм Толщина материала, мм Вес, кг
G 50-10S Оцинкование методом Сендзимира 100 53 3000 4,0 2,3
G 50-20S Оцинкование методом Сендзимира 200 53 3000 4,0 3,2
G 50-30S Оцинкование методом Сендзимира 300 53 3000 4,0 4,1
G 50-40S Оцинкование методом Сендзимира 400 53 3000 4,5 6,3
G 50-50S Оцинкование методом Сендзимира 500 53 3000 4,5 7,4
G 50-60S Оцинкование методом Сендзимира 600 53 3000 4,5 8,5
G 50-10F Горячеоцинкованная 100 53 3000 4,0 2,4
G 50-20F Горячеоцинкованная 200 53 3000 4,0 3,3
G 50-30F Горячеоцинкованная 300 53 3000 4,0 4,2
G 50-40F Горячеоцинкованная 400 53 3000 4,5 6,5
G 50-50F Горячеоцинкованная 500 53 3000 4,5 7,7
G 50-60F Горячеоцинкованная 600 53 3000 4,5 8,8
G 50-10E Нержавеющая сталь 100 53 3000 4,0 2,3
G 50-20E Нержавеющая сталь 200 53 3000 4,0 3,2
G 50-30E Нержавеющая сталь 300 53 3000 4,0 4,1
G 50-40E Нержавеющая сталь 400 53 3000 4,5 6,3
G 50-50E Нержавеющая сталь 500 53 3000 4,5 7,4
G 50-60E Нержавеющая сталь 600 53 3000 4,5 8,5

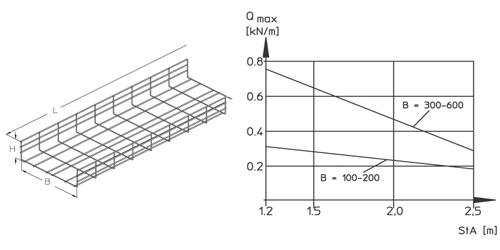

Проволочный лоток G 100

Проволочный лоток G 100

Проволочный лоток, U-образной формы, сертифицирован согласно DIN EN 61537.

Наименование Материал (обработка) B, мм Н, мм L, мм Толщина материала, мм Вес, кг
G 100-10S Оцинкование методом Сендзимира 100 103 3000 4,0 3,2
G 100-20S Оцинкование методом Сендзимира 200 103 3000 4,0 4,1
G 100-30S Оцинкование методом Сендзимира 300 103 3000 4,5 6,3
G 100-40S Оцинкование методом Сендзимира 400 103 3000 4,5 7,4
G 100-50S Оцинкование методом Сендзимира 500 103 3000 4,5 8,5
G 100-60S Оцинкование методом Сендзимира 600 103 3000 4,5 9,6
G 100-10F Горячеоцинкованная 100 103 3000 4,0 3,3
G 100-20F Горячеоцинкованная 200 103 3000 4,0 4,2
G 100-30F Горячеоцинкованная 300 103 3000 4,5 6,5
G 100-40F Горячеоцинкованная 400 103 3000 4,5 7,7
G 100-50F Горячеоцинкованная 500 103 3000 4,5 8,8
G 100-60F Горячеоцинкованная 600 103 3000 4,5 9,9
G 100-10E Нержавеющая сталь 100 103 3000 4,0 3,2
G 100-20E Нержавеющая сталь 200 103 3000 4,0 4,1
G 100-30E Нержавеющая сталь 300 103 3000 4,5 6,3
G 100-40E Нержавеющая сталь 400 103 3000 4,5 7,4
G 100-50E Нержавеющая сталь 500 103 3000 4,5 8,5
G 100-60E Нержавеющая сталь 600 103 3000 4,5 9,6

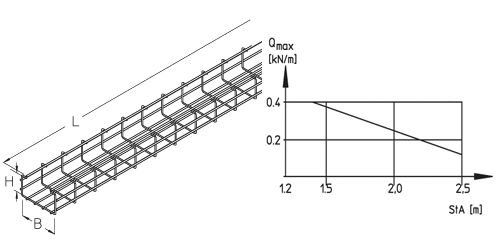

Проволочный лоток GI

Проволочный лоток GI

Проволочный лоток, C-образной формы, сертифицирован согласно DIN EN 61537.

Наименование Материал (обработка) B, мм Н, мм L, мм Толщина материала, мм Вес, кг
GI 06S Оцинкование методом Сендзимира 60 60 3000 4,5 4,1
GI 12S Оцинкование методом Сендзимира 120 60 3000 4,5 5,2
GI 20S Оцинкование методом Сендзимира 200 60 3000 4,5 5,6
GI 30S Оцинкование методом Сендзимира 300 60 3000 4,5 6,8
GI 06F Горячеоцинкованная 60 60 3000 4,5 4,4
GI 12F Горячеоцинкованная 120 60 3000 4,5 5,6
GI 20F Горячеоцинкованная 200 60 3000 4,5 6,0
GI 30F Горячеоцинкованная 300 60 3000 4,5 7,3
GI 06E Нержавеющая сталь 60 60 3000 4,5 4,1
GI 12E Нержавеющая сталь 120 60 3000 4,5 5,2
GI 20E Нержавеющая сталь 200 60 3000 4,5 5,6
GI 30E Нержавеющая сталь 300 60 3000 4,5 6,9

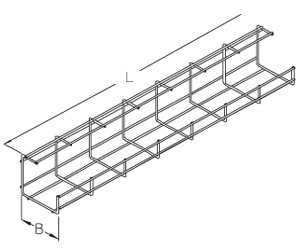

Специальный проволочный лоток GTDW

Специальный проволочный лоток GTDW

Проволочный лоток, G-образной формы, для монтажа на потолке или стене.

Наименование Материал (обработка) B, мм Н, мм L, мм Толщина материала, мм Вес, кг
GTDW 8S Оцинкование методом Сендзимира 80 48 3000 4,0 2,3
GTDW 10S Оцинкование методом Сендзимира 100 99 3000 4,0 3,2
GTDW 13S Оцинкование методом Сендзимира 130 53 3000 4,5 1,7
GTDW 8F Горячеоцинкованная 80 48 3000 4,0 2,4
GTDW 10F Горячеоцинкованная 100 99 3000 4,0 3,3

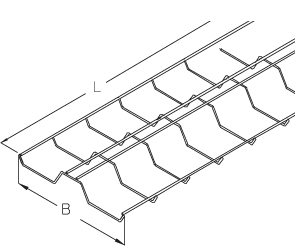

Проволочный лоток GTD 30

Проволочный лоток GTD 30

Проволочный лоток W-образной формы для монтажа к потолку.

Наименование Материал (обработка) B, мм Н, мм L, мм Вес, кг
GTD 30S Оцинкование методом Сендзимира 300 50 3000 2,4
GTD 30F Горячеоцинкованная 300 50 3000 2,5


Аксессуары для проволочных лотков

MP-G

MP-G

Монтажная пластина для фиксирования распределительных коробок. Размер 198х120.

MP-G 50S Оцинкованная методом Сендзимира

MP-G 50F Горячеоцинкованная

MP-G 50E4 Нержавеющая сталь

GV 30

GV 30

Соединитель.

GV 30S Оцинкованная методом Сендзимира

GV 30F Горячеоцинкованная

GV 30E Нержавеющая сталь

GVD 30

GVD 30

Соединитель

GVD 30S Оцинкованная методом Сендзимира

GVD 30F Горячеоцинкованная

GVD 30E Нержавеющая сталь

GV-L 30

Соединитель. Размер 41х18

GV-L 30F Горячеоцинкованная

GV-L 30E Нержавеющая сталь

GVU

GVU

Соединитель с изменением уровня. Размер 46х185.

GVU F Горячеоцинкованная

GVU E Нержавеющая сталь

GVK

GVK

Соединитель. Размер 24х17.

GVK F Горячеоцинкованная

GVK E Нержавеющая сталь

GTR 50

GTR 50

Разделитель проволочного лотка, в комплекте с зажимами. Размер 33х3000.

GTR 50S Оцинкованная методом Сендзимира

GTR 50F Горячеоцинкованная

GTR 50E Нержавеющая сталь

GTR 60

GTR 60

Разделитель проволочного лотка, в комплекте с зажимами. Размер 50х3000.

GTR 60S Оцинкованная методом Сендзимира

GTR 60F Горячеоцинкованная

GTR 60E Нержавеющая сталь

GTR 100

GTR 100

Разделитель проволочного лотка, в комплекте с зажимами. Размер 75х3000.

GTR 100S Оцинкованная методом Сендзимира

GTR 100F Горячеоцинкованная

GTR 100E Нержавеющая сталь

KZF

KZF

Цинковая краска

KZS

KZS

Цинковый спрей

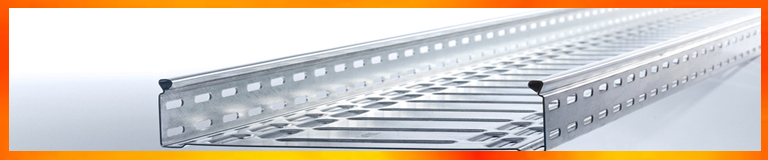

Листовые лотки PUK-WERKE KG

Листовые лотки PUK-WERKE KG

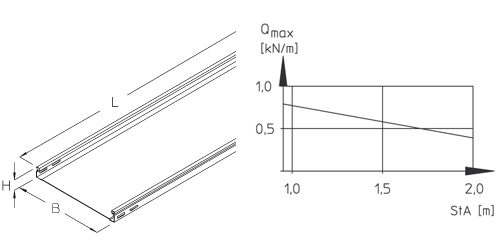

Листовой лоток R 35

Листовой лоток R 35

Неперфорированный листовой лоток, подходит для самофиксирующихся крышек. Сертифицирован согласно DIN EN 61537.

Наименование Материал (обработка) B, мм Н, мм L, мм Площадь сечения, см2 Вес, кг
R 35-10S Оцинкование методом Сендзимира 100 35 3000 31 3,7
R 35-20S Оцинкование методом Сендзимира 200 35 3000 63 5,5
R 35-30S Оцинкование методом Сендзимира 300 35 3000 96 7,3
R 35-10F Горячеоцинкованная 100 35 3000 31 4,2
R 35-20F Горячеоцинкованная 120 35 3000 63 6,2
R 35-30F Горячеоцинкованная 300 35 3000 96 8,1

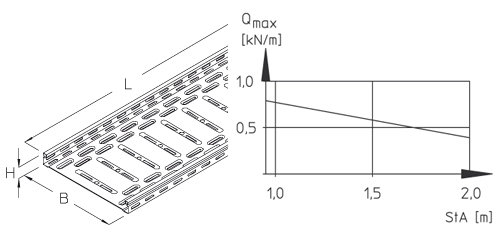

Листовой лоток RG 35

Листовой лоток RG 35

Перфорированный листовой лоток, подходит для самофиксирующихся крышек. Перфорация для уменьшения изгибания дна. Сертифицирован согласно DIN EN 61537.

Наименование Материал (обработка) B, мм Н, мм L, мм Площадь сечения, см2 Вес, кг
RG 35-10S Оцинкование методом Сендзимира 100 35 3000 31 3,3
RG 35-20S Оцинкование методом Сендзимира 200 35 3000 63 5,1
RG 35-30S Оцинкование методом Сендзимира 300 35 3000 96 6,7
RG 35-10F Горячеоцинкованная 100 35 3000 31 3,5
RG 35-20F Горячеоцинкованная 120 35 3000 63 5,5
RG 35-30F Горячеоцинкованная 300 35 3000 96 7,2

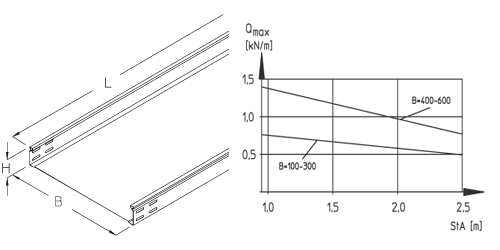

Листовой лоток R 60

Листовой лоток R 60

Неперфорированный листовой лоток, подходит для самофиксирующихся крышек. Сертифицирован согласно DIN EN 61537

Наименование Материал (обработка) B, мм Н, мм L, мм Площадь сечения, см2 Вес, кг
R 60-10S Оцинкование методом Сендзимира 100 60 3000 56 4,6
R 60-20S Оцинкование методом Сендзимира 200 60 3000 113 6,4
R 60-30S Оцинкование методом Сендзимира 300 60 3000 171 8,1
R 60-40S Оцинкование методом Сендзимира 400 60 3000 228 11,6
R 60-50S Оцинкование методом Сендзимира 500 60 3000 286 15,5
R 60-60S Оцинкование методом Сендзимира 600 60 3000 343 17,9
R 60-10F Горячеоцинкованная 100 60 3000 56 5,2
R 60-20F Горячеоцинкованная 200 60 3000 113 7,1
R 60-30F Горячеоцинкованная 300 60 3000 171 9,1
R 60-40F Горячеоцинкованная 400 60 3000 228 12,8
R 60-50F Горячеоцинкованная 500 60 3000 286 16,9
R 60-60F Горячеоцинкованная 600 60 3000 343 19,5
R 60-10E Нержавеющая сталь 100 60 3000 56 4,9
R 60-20E Нержавеющая сталь 200 60 3000 113 6,8
R 60-30E Нержавеющая сталь 300 60 3000 171 8,7
R 60-40E Нержавеющая сталь 400 60 3000 228 10,6
R 60-50E Нержавеющая сталь 500 60 3000 286 15,6
R 60-60E Нержавеющая сталь 600 60 3000 343 18,0

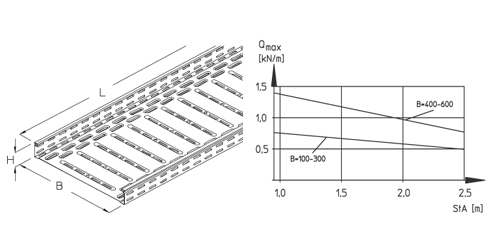

Листовой лоток RG 60

Листовой лоток RG 60

Неперфорированный листовой лоток, подходит для самофиксирующихся крышек. Сертифицирован согласно DIN EN 61537

Наименование Материал (обработка) B, мм Н, мм L, мм Площадь сечения, см2 Вес, кг
RG 60-10S Оцинкование методом Сендзимира 100 60 3000 56 4,5
RG 60-20S Оцинкование методом Сендзимира 200 60 3000 113 5,8
RG 60-30S Оцинкование методом Сендзимира 300 60 3000 171 7,5
RG 60-40S Оцинкование методом Сендзимира 400 60 3000 228 10,7
RG 60-50S Оцинкование методом Сендзимира 500 60 3000 286 14,3
RG 60-60S Оцинкование методом Сендзимира 600 60 3000 343 16,5
RG 60-10F Горячеоцинкованная 100 60 3000 56 4,8
RG 60-20F Горячеоцинкованная 200 60 3000 113 6,2
RG 60-30F Горячеоцинкованная 300 60 3000 171 8,0
RG 60-40F Горячеоцинкованная 400 60 3000 228 11,4
RG 60-50F Горячеоцинкованная 500 60 3000 286 15,3
RG 60-60F Горячеоцинкованная 600 60 3000 343 17,7
RG 60-10E Нержавеющая сталь 100 60 3000 56 4,5
RG 60-20E Нержавеющая сталь 200 60 3000 113 5,8
RG 60-30E Нержавеющая сталь 300 60 3000 171 7,5
RG 60-40E Нержавеющая сталь 400 60 3000 228 9,5
RG 60-50E Нержавеющая сталь 500 60 3000 286 12,1
RG 60-60E Нержавеющая сталь 600 60 3000 343 13,9

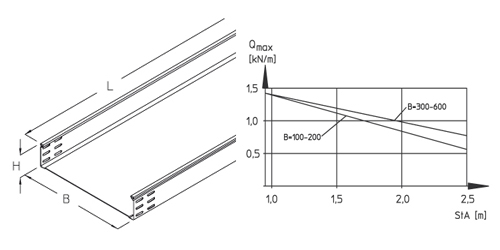

Листовой лоток R 85

Листовой лоток R 85

Неперфорированный листовой лоток, подходит для самофиксирующихся крышек. Сертифицирован согласно DIN EN 61537.

Наименование Материал (обработка) B, мм Н, мм L, мм Площадь сечения, см2 Вес, кг
R 85-10S Оцинкование методом Сендзимира 100 85 3000 81 5,5
R 85-20S Оцинкование методом Сендзимира 200 85 3000 163 7,2
R 85-30S Оцинкование методом Сендзимира 300 85 3000 246 10,5
R 85-40S Оцинкование методом Сендзимира 400 85 3000 328 12,6
R 85-50S Оцинкование методом Сендзимира 500 85 3000 411 16,7
R 85-60S Оцинкование методом Сендзимира 600 85 3000 493 19,0
R 85-10F Горячеоцинкованная 100 85 3000 81 6,1
R 85-20F Горячеоцинкованная 200 85 3000 163 8,1
R 85-30F Горячеоцинкованная 300 85 3000 246 11,6
R 85-40F Горячеоцинкованная 400 85 3000 328 13,9
R 85-50F Горячеоцинкованная 500 85 3000 411 18,2
R 85-60F Горячеоцинкованная 600 85 3000 493 20,8

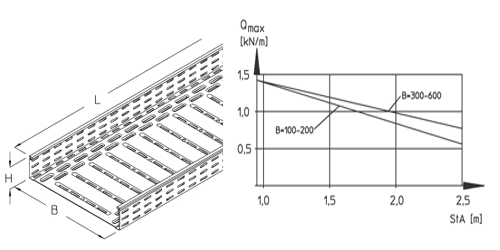

Листовой лоток RG 85

Листовой лоток RG 85

Перфорированный листовой лоток, подходит для самофиксирующихся крышек. (Перфорация для уменьшения изгибания дна) Сертифицирован согласно DIN EN 61537.

Наименование Материал (обработка) B, мм Н, мм L, мм Площадь сечения, см2 Вес, кг
RG 85-10S Оцинкование методом Сендзимира 100 85 3000 81 4,8
RG 85-20S Оцинкование методом Сендзимира 200 85 3000 163 6,6
RG 85-30S Оцинкование методом Сендзимира 300 85 3000 246 9,6
RG 85-40S Оцинкование методом Сендзимира 400 85 3000 328 11,6
RG 85-50S Оцинкование методом Сендзимира 500 85 3000 411 15,3
RG 85-60S Оцинкование методом Сендзимира 600 85 3000 493 17,5
RG 85-10F Горячеоцинкованная 100 85 3000 81 5,1
RG 85-20F Горячеоцинкованная 200 85 3000 163 7,1
RG 85-30F Горячеоцинкованная 300 85 3000 246 10,3
RG 85-40F Горячеоцинкованная 400 85 3000 328 13,9
RG 85-50F Горячеоцинкованная 500 85 3000 411 16,4
RG 85-60F Горячеоцинкованная 600 85 3000 493 18,7

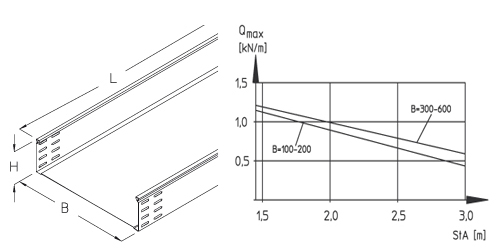

Листовой лоток R 110

Листовой лоток R 110

Неперфорированный листовой лоток, подходит для самофиксирующихся крышек. Сертифицирован согласно DIN EN 61537.

Наименование Материал (обработка) B, мм Н, мм L, мм Площадь сечения, см2 Вес, кг
R 110-10S Оцинкование методом Сендзимира 100 110 3000 106 6,3
R 110-20S Оцинкование методом Сендзимира 200 100 3000 213 8,1
R 110-30S Оцинкование методом Сендзимира 300 110 3000 321 11,6
R 110-40S Оцинкование методом Сендзимира 400 110 3000 428 15,5
R 110-50S Оцинкование методом Сендзимира 500 110 3000 536 17,8
R 110-60S Оцинкование методом Сендзимира 600 110 3000 643 20,2
R 110-10F Горячеоцинкованная 100 110 3000 106 7,1
R 110-20F Горячеоцинкованная 200 110 3000 213 9,1
R 110-30F Горячеоцинкованная 300 110 3000 321 12,8
R 110-40F Горячеоцинкованная 400 110 3000 428 16,9
R 110-50F Горячеоцинкованная 500 110 3000 536 19,4
R 110-60F Горячеоцинкованная 600 110 3000 643 22,0
R 110-10E Нержавеющая сталь 100 110 3000 106 6,8
R 110-20E Нержавеющая сталь 200 110 3000 213 8,7
R 110-30E Нержавеющая сталь 300 110 3000 321 10,6
R 110-40E Нержавеющая сталь 400 110 3000 428 15,6
R 110-50E Нержавеющая сталь 500 110 3000 536 17,9
R 110-60E Нержавеющая сталь 600 110 3000 643 20,3

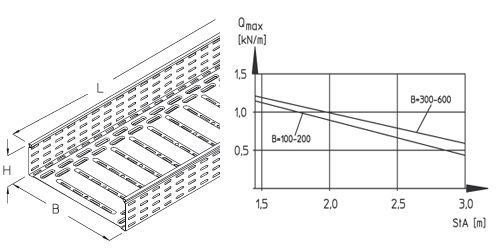

Листовой лоток RG 110

Листовой лоток RG 110

Перфорированный листовой лоток, подходит для самофиксирующихся крышек. (Перфорация для уменьшения изгибания дна) Сертифицирован согласно DIN EN 61537.

Наименование Материал (обработка) B, мм Н, мм L, мм Площадь сечения, см2 Вес, кг
RG 110-10S Оцинкование методом Сендзимира 100 110 3000 106 5,6
RG 110-20S Оцинкование методом Сендзимира 200 100 3000 213 7,3
RG 110-30S Оцинкование методом Сендзимира 300 110 3000 321 10,5
RG 110-40S Оцинкование методом Сендзимира 400 110 3000 428 14,1
RG 110-50S Оцинкование методом Сендзимира 500 110 3000 536 16,3
RG 110-60S Оцинкование методом Сендзимира 600 110 3000 643 18,5
RG 110-10F Горячеоцинкованная 100 110 3000 106 6,0
RG 110-20F Горячеоцинкованная 200 110 3000 213 7,8
RG 110-30F Горячеоцинкованная 300 110 3000 321 11,2
RG 110-40F Горячеоцинкованная 400 110 3000 428 15,1
RG 110-50F Горячеоцинкованная 500 110 3000 536 17,4
RG 110-60F Горячеоцинкованная 600 110 3000 643 19,8
RG 110-10E Нержавеющая сталь 100 110 3000 106 5,8
RG 110-20E Нержавеющая сталь 200 110 3000 213 7,5
RG 110-30E Нержавеющая сталь 300 110 3000 321 9,2
RG 110-40E Нержавеющая сталь 400 110 3000 428 12,1
RG 110-50E Нержавеющая сталь 500 110 3000 536 13,9
RG 110-60E Нержавеющая сталь 600 110 3000 643 15,8

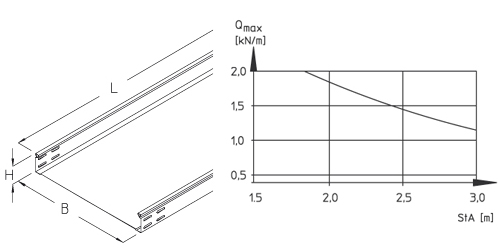

Листовой лоток RS 60

Листовой лоток RS 60

Усиленный неперфорированный листовой лоток, Подходит для посадки самофиксирующихся крышек. Сертифицирован согласно DIN EN 61537/VDE 0639.

Наименование Материал (обработка) B, мм Н, мм L, мм Площадь сечения, см2 Вес, кг
RS 60-10S Оцинкование методом Сендзимира 100 60 3000 56 9,0
RS 60-20S Оцинкование методом Сендзимира 200 60 3000 113 12,6
RS 60-30S Оцинкование методом Сендзимира 300 60 3000 171 16,1
RS 60-40S Оцинкование методом Сендзимира 400 60 3000 228 19,6
RS 60-50S Оцинкование методом Сендзимира 500 60 3000 286 23,2
RS 60-60S Оцинкование методом Сендзимира 600 60 3000 343 26,7
RS 60-10F Горячеоцинкованная 100 60 3000 56 9,6
RS 60-20F Горячеоцинкованная 200 60 3000 113 13,3
RS 60-30F Горячеоцинкованная 300 60 3000 171 17,1
RS 60-40F Горячеоцинкованная 400 60 3000 228 20,8
RS 60-50F Горячеоцинкованная 500 60 3000 286 24,6
RS 60-60F Горячеоцинкованная 600 60 3000 343 28,3

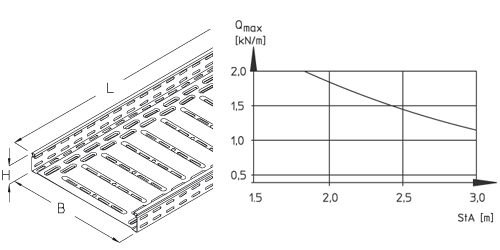

Листовой лоток RGS 60

Листовой лоток RGS 60

Усиленный перфорированный листовой лоток, подходит для самофиксирующихся крышек. (Перфорация для уменьшения изгибания дна) Сертифицирован согласно DIN EN 61537 и DIN 4102-12. Максимальная весовая нагрузка на опоры 10 кг/м.

Наименование Материал (обработка) B, мм Н, мм L, мм Площадь сечения, см2 Вес, кг
RGS 60-10S Оцинкование методом Сендзимира 100 60 3000 56 8,8
RGS 60-20S Оцинкование методом Сендзимира 200 60 3000 113 11,4
RGS 60-30S Оцинкование методом Сендзимира 300 60 3000 171 14,7
RGS 60-40S Оцинкование методом Сендзимира 400 60 3000 228 18,0
RGS 60-50S Оцинкование методом Сендзимира 500 60 3000 286 21,3
RGS 60-60S Оцинкование методом Сендзимира 600 60 3000 343 24,6
RGS 60-10F Горячеоцинкованная 100 60 3000 56 9,4
RGS 60-20F Горячеоцинкованная 200 60 3000 113 12,2
RGS 60-30F Горячеоцинкованная 300 60 3000 171 15,7
RGS 60-40F Горячеоцинкованная 400 60 3000 228 19,3
RGS 60-50F Горячеоцинкованная 500 60 3000 286 22,8
RGS 60-60F Горячеоцинкованная 600 60 3000 343 26,3

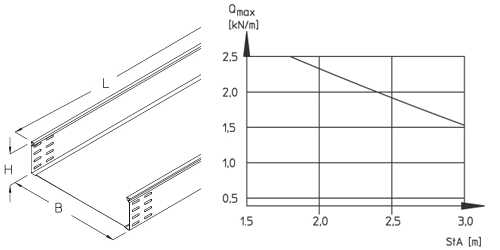

Листовой лоток RS 110

Листовой лоток RS 110

Усиленный неперфорированный листовой лоток, подходит для посадки самофиксирующихся крышек. Сертифицирован согласно DIN EN 61537/VDE 0639.

Наименование Материал (обработка) B, мм Н, мм L, мм Площадь сечения, см2 Вес, кг
RS 110-10S Оцинкование методом Сендзимира 100 110 3000 106 12,6
RS 110-20S Оцинкование методом Сендзимира 200 110 3000 213 16,0
RS 110-30S Оцинкование методом Сендзимира 300 110 3000 321 19,6
RS 110-40S Оцинкование методом Сендзимира 400 110 3000 428 23,1
RS 110-50S Оцинкование методом Сендзимира 500 110 3000 536 26,6
RS 110-60S Оцинкование методом Сендзимира 600 110 3000 643 30,2
RS 110-10F Горячеоцинкованная 100 110 3000 106 13,3
RS 110-20F Горячеоцинкованная 200 110 3000 213 17,0
RS 110-30F Горячеоцинкованная 300 110 3000 321 20,8
RS 110-40F Горячеоцинкованная 400 110 3000 428 24,5
RS 110-50F Горячеоцинкованная 500 110 3000 536 28,2
RS 110-60F Горячеоцинкованная 600 110 3000 643 32,0

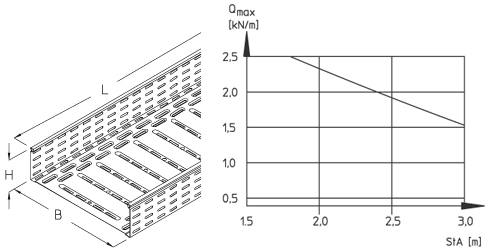

Листовой лоток RGS 110

Листовой лоток RGS 110

Перфорированный листовой лоток для тяжелых нагрузок, подходит для самофиксирующихся крышек. (Перфорация для уменьшения изгибания дна) Сертифицирован согласно DIN EN 61537.

Наименование Материал (обработка) B, мм Н, мм L, мм Площадь сечения, см2 Вес, кг
RGS 110-10S Оцинкование методом Сендзимира 100 110 3000 106 10,9
RGS 110-20S Оцинкование методом Сендзимира 200 110 3000 213 14,5
RGS 110-30S Оцинкование методом Сендзимира 300 110 3000 321 17,8
RGS 110-40S Оцинкование методом Сендзимира 400 110 3000 428 21,1
RGS 110-50S Оцинкование методом Сендзимира 500 110 3000 536 24,4
RGS 110-60S Оцинкование методом Сендзимира 600 110 3000 643 27,7
RGS 110-10F Горячеоцинкованная 100 110 3000 106 11,7
RGS 110-20F Горячеоцинкованная 200 110 3000 213 15,5
RGS 110-30F Горячеоцинкованная 300 110 3000 321 19,0
RGS 110-40F Горячеоцинкованная 400 110 3000 428 22,6
RGS 110-50F Горячеоцинкованная 500 110 3000 536 26,1
RGS 110-60F Горячеоцинкованная 600 110 3000 643 29,6

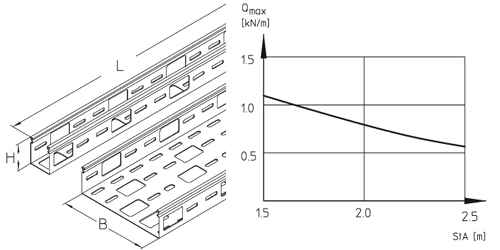

Монтажный лоток RI 60

Монтажный лоток RI 60

Монтажный листовой лоток с крупной перфорацией для вывода кабеля, подходит для посадки самофиксирующихся крышек. Сертифицирован согласно DIN EN 61537

Наименование Материал (обработка) B, мм Н, мм L, мм Вес, кг
RI 60-05S Оцинкование методом Сендзимира 50 60 3000 3,5
RI 60-10S Оцинкование методом Сендзимира 100 60 3000 4,5
RI 60-15S Оцинкование методом Сендзимира 150 60 3000 5,7
RI 60-20S Оцинкование методом Сендзимира 200 60 3000 6,3
RI 60-30S Оцинкование методом Сендзимира 300 60 3000 8,0
RI 60-05F Горячеоцинкованная 50 60 3000 3,8
RI 60-10F Горячеоцинкованная 100 60 3000 4,8
RI 60-15F Горячеоцинкованная 150 60 3000 6,1
RI 60-20F Горячеоцинкованная 200 60 3000 6,7
RI 60-30F Горячеоцинкованная 300 60 3000 8,6


Крышки для листовых лотков

Крышка лотка RD

Крышка лотка RD

Крышка листового лотка самофиксирующаяся

Таблица выбора крышек RD

Крышка лотка с запором RDR

Крышка лотка с запором RDR

Крышка лотка самофиксирующаяся с запорами. При использовании крышек вне помещений необходимо принять дополнительные меры защиты от ветра. Поворотные фиксаторы ни в коем случае не обеспечивают полной фиксации.

Таблица выбора крышек RDR

Антиветровой уголок RD-SW

Антиветровой уголок RD-SW

Фиксирующий уголок для дополнительного удержания крышек лотков. Рекомендован для наружного использования.

Таблица выбора уголков RD-SW

Зажим крышки RDKL

Зажим крышки RDKL

При использовании крышек на улице необходимо принять дополнительные меры защиты от ветра. Захваты крышки ни в коем случае не обеспечивают полной фиксации.

Таблица выбора зажимов RDKL

Крышка накладного угла RAED

Крышка накладного угла RAED

Таблица выбора крышек RAED

Металлическая клеящаяся лента MKB

Металлическая клеящаяся лента MKB

Размеры 40х25000 мм

Фасонные изделия для листовых лотков

Угол горизонтальный RB

Угол горизонтальный RB

Угол листового лотка, горизонтальный 90◦, со встроенными соединителями всех типоразмеров.

Таблица выбора горизонтальных углов RB

Угол горизонтальный RB45

Угол горизонтальный RB45

Угол горизонтальный 45°, с интегрированными соединителями всех типоразмеров.

Таблица выбора углов RB45

Накладной ответвитель RAA

Накладной ответвитель RAA

Таблица выбора ответвителей RAA

Т-образный ответвитель RA

Т-образный ответвитель RA

Т-образный ответвитель листового лотка, горизонтальный, с соединителями всех типоразмеров.

Таблица выбора ответвителей RA

Х-образный ответвитель RK

Х-образный ответвитель RK

X-образный ответвитель листового лотка, горизонтальный, с соединителями всех типоразмеров.

Таблица выбора ответвителей RK

Угол вертикальный RVB

Угол вертикальный RVB

Угол листового лотка, вертикальный, изменяемый всех типоразмеров.

Таблица выбора вертикальных углов RVB

Редукция (изменение типоразмера) RR

Редукция (изменение типоразмера) RR

Редукция (изменение типоразмера) листового лотка, с соединителями всех типоразмеров.

Таблица выбора редукции RR

Аксессуары для листовых лотков

Аксессуары для листовых лотков

Дополнительные аксессуары для сбора систем лотков:

  • Заглушки RAB
  • Концевая пластина REB
  • Соединитель RGV
  • Фиксирующий соединитель RGVS
  • Соединительная пластина VB
  • Разделитель RTR
  • Защитная лента для кромок KSB
  • Монтажная пластина MP-RG
  • Цинковая краска KZF
  • Цинковый спрей KZS

Таблица выбора дополнительных аксессуаров часть 1

Таблица выбора дополнительных аксессуаров часть 2

Таблица выбора дополнительных аксессуаров часть 3

Таблица выбора дополнительных аксессуаров часть 4

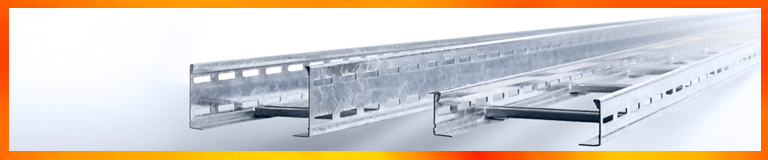

Лестничный лоток PUK-WERKE KG

Лестничный лоток PUK-WERKE KG

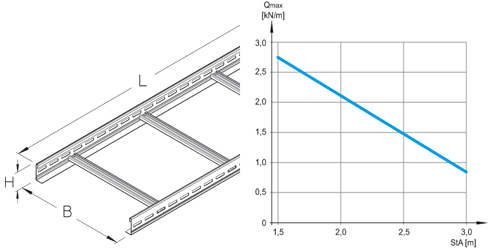

Лестничный лоток LGG 60

Лестничный лоток LGG 60

Лестничный лоток, с перфорированными боковыми стенками и сварными перемычками из С-профиля. Сертифицирован согласно DIN EN 61537

Наименование Материал (обработка) B, мм Н, мм L, мм Площадь сечения, см2 Вес, кг
LGG 60-20-3S Оцинкование методом Сендзимира 200 60 3000 81 7,92
LGG 60-30-3S Оцинкование методом Сендзимира 300 60 3000 122 8,61
LGG 60-40-3S Оцинкование методом Сендзимира 400 60 3000 162 9,3
LGG 60-50-3S Оцинкование методом Сендзимира 500 60 3000 203 9,98
LGG 60-60-3S Оцинкование методом Сендзимира 600 60 3000 243 10,67
LGG 60-20S Оцинкование методом Сендзимира 200 60 6000 81 15,84
LGG 60-30S Оцинкование методом Сендзимира 300 60 6000 122 17,22
LGG 60-40S Оцинкование методом Сендзимира 400 60 6000 162 18,59
LGG 60-50S Оцинкование методом Сендзимира 500 60 6000 203 19,96
LGG 60-60S Оцинкование методом Сендзимира 600 60 6000 243 21,34
LGG 60-20-3F Горячеоцинкованная 200 60 3000 81 8,48
LGG 60-30-3F Горячеоцинкованная 300 60 3000 122 9,21
LGG 60-40-3F Горячеоцинкованная 400 60 3000 162 9,95
LGG 60-50-3F Горячеоцинкованная 500 60 3000 203 10,68
LGG 60-60-3F Горячеоцинкованная 600 60 3000 243 11,42
LGG 60-20F Горячеоцинкованная 200 60 6000 81 16,95
LGG 60-30F Горячеоцинкованная 300 60 6000 122 18,42
LGG 60-40F Горячеоцинкованная 400 60 6000 162 19,89
LGG 60-50F Горячеоцинкованная 500 60 6000 203 21,36
LGG 60-60F Горячеоцинкованная 600 60 6000 243 22,83
LGG 60-20-3E Нержавеющая сталь 200 60 3000 81 7,97
LGG 60-30-3E Нержавеющая сталь 300 60 3000 122 8,66
LGG 60-40-3E Нержавеющая сталь 400 60 3000 162 9,35
LGG 60-50-3E Нержавеющая сталь 500 60 3000 203 10,05
LGG 60-60-3E Нержавеющая сталь 600 60 3000 243 10,74
LGG 60-20E Нержавеющая сталь 200 60 6000 81 15,95
LGG 60-30E Нержавеющая сталь 300 60 6000 122 17,33
LGG 60-40E Нержавеющая сталь 400 60 6000 162 18,71
LGG 60-50E Нержавеющая сталь 500 60 6000 203 20,09
LGG 60-60E Нержавеющая сталь 600 60 6000 243 21,47


Лестничный лоток LGGS 60

Лестничный лоток LGGS 60

Усиленный лестничный лоток, с перфорированными боковыми стенками и сварными перемычками из С-профиля. Сертифицирован согласно DIN EN 61537

Наименование Материал (обработка) B, мм Н, мм L, мм Площадь сечения, см2 Вес, кг
LGGS 60-20-3S Оцинкование методом Сендзимира 200 60 3000 81 10,41
LGGs 60-30-3S Оцинкование методом Сендзимира 300 60 3000 122 11,29
LGGS 60-40-3S Оцинкование методом Сендзимира 400 60 3000 162 12,17
LGGS 60-50-3S Оцинкование методом Сендзимира 500 60 3000 203 13,06
LGGS 60-60-3S Оцинкование методом Сендзимира 600 60 3000 243 13,94
LGGS 60-20S Оцинкование методом Сендзимира 200 60 6000 81 20,81
LGGS 60-30S Оцинкование методом Сендзимира 300 60 6000 122 22,58
LGGS 60-40S Оцинкование методом Сендзимира 400 60 6000 162 24,35
LGGS 60-50S Оцинкование методом Сендзимира 500 60 6000 203 26,12
LGGS 60-60S Оцинкование методом Сендзимира 600 60 6000 243 27,89
LGGS 60-20-3F Горячеоцинкованная 200 60 3000 81 11,13
LGGS 60-30-3F Горячеоцинкованная 300 60 3000 122 12,08
LGGS 60-40-3F Горячеоцинкованная 400 60 3000 162 13,03
LGGS 60-50-3F Горячеоцинкованная 500 60 3000 203 13,97
LGGS 60-60-3F Горячеоцинкованная 600 60 3000 243 14,92
LGGS 60-20F Горячеоцинкованная 200 60 6000 81 22,27
LGGS 60-30F Горячеоцинкованная 300 60 6000 122 24,16
LGGS 60-40F Горячеоцинкованная 400 60 6000 162 26,05
LGGS 60-50F Горячеоцинкованная 500 60 6000 203 27,95
LGGS 60-60F Горячеоцинкованная 600 60 6000 243 29,84

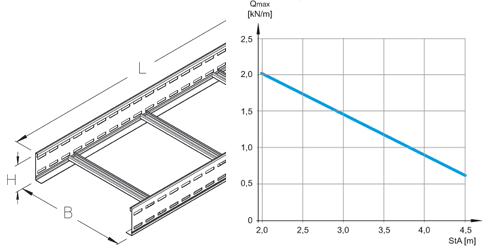

Лестничный лоток LGG 100

Лестничный лоток LGG 100

Лестничный лоток, с перфорированными боковыми стенками и сварными перемычками из С-профиля. Сертифицирован согласно DIN EN 61537

Наименование Материал (обработка) B, мм Н, мм L, мм Площадь сечения, см2 Вес, кг
LGG 100-20-3S Оцинкование методом Сендзимира 200 100 3000 161 10,37
LGG 100-30-3S Оцинкование методом Сендзимира 300 100 3000 242 11,06
LGG 100-40-3S Оцинкование методом Сендзимира 400 100 3000 322 11,75
LGG 100-50-3S Оцинкование методом Сендзимира 500 100 3000 403 12,43
LGG 100-60-3S Оцинкование методом Сендзимира 600 100 3000 483 13,12
LGG 100-20S Оцинкование методом Сендзимира 200 100 6000 161 20,75
LGG 100-30S Оцинкование методом Сендзимира 300 100 6000 242 22,12
LGG 100-40S Оцинкование методом Сендзимира 400 100 6000 322 23,49
LGG 100-50S Оцинкование методом Сендзимира 500 100 6000 403 24,87
LGG 100-60S Оцинкование методом Сендзимира 600 100 6000 483 26,24
LGG 100-20-3F Горячеоцинкованная 200 100 3000 161 11,10
LGG 100-30-3F Горячеоцинкованная 300 100 3000 242 11,83
LGG 100-40-3F Горячеоцинкованная 400 100 3000 322 12,51
LGG 100-50-3F Горячеоцинкованная 500 100 3000 403 13,30
LGG 100-60-3F Горячеоцинкованная 600 100 3000 483 14,04
LGG 100-20F Горячеоцинкованная 200 100 6000 161 22,20
LGG 100-30F Горячеоцинкованная 300 100 6000 242 23,67
LGG 100-40F Горячеоцинкованная 400 100 6000 322 25,14
LGG 100-50F Горячеоцинкованная 500 100 6000 403 26,61
LGG 100-60F Горячеоцинкованная 600 100 6000 483 28,08
LGG 100-20-3E Нержавеющая сталь 200 100 3000 161 10,44
LGG 100-30-3E Нержавеющая сталь 300 100 3000 242 11,13
LGG 100-40-3E Нержавеющая сталь 400 100 3000 322 11,82
LGG 100-50-3E Нержавеющая сталь 500 100 3000 403 12,51
LGG 100-60-3E Нержавеющая сталь 600 100 3000 483 13,20
LGG 100-20E Нержавеющая сталь 200 100 6000 161 20,88
LGG 100-30E Нержавеющая сталь 300 100 6000 242 22,26
LGG 100-40E Нержавеющая сталь 400 100 6000 322 23,64
LGG 100-50E Нержавеющая сталь 500 100 6000 403 25,03
LGG 100-60E Нержавеющая сталь 600 100 6000 483 26,40

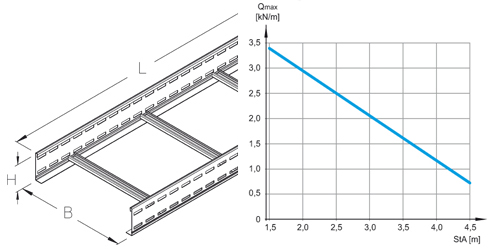

Лестничный лоток LGGS 100

Лестничный лоток LGGS 100

Усиленный лестничный лоток, с перфорированными боковыми стенками и сварными перемычками из С-профиля. Сертифицирован согласно DIN EN 61537

Наименование Материал (обработка) B, мм Н, мм L, мм Площадь сечения, см2 Вес, кг
LGGS 100-20-3S Оцинкование методом Сендзимира 200 100 3000 161 13,58
LGGS 100-30-3S Оцинкование методом Сендзимира 300 100 3000 242 14,46
LGGS 100-40-3S Оцинкование методом Сендзимира 400 100 3000 322 15,35
LGGS 100-50-3S Оцинкование методом Сендзимира 500 100 3000 403 16,23
LGGS 100-60-3S Оцинкование методом Сендзимира 600 100 3000 483 17,12
LGGS 100-20S Оцинкование методом Сендзимира 200 100 6000 161 27,16
LGGS 100-30S Оцинкование методом Сендзимира 300 100 6000 242 28,93
LGGS 100-40S Оцинкование методом Сендзимира 400 100 6000 322 30,70
LGGS 100-50S Оцинкование методом Сендзимира 500 100 6000 403 32,47
LGGS 100-60S Оцинкование методом Сендзимира 600 100 6000 483 34,23
LGGS 100-20-3F Горячеоцинкованная 200 100 3000 161 14,53
LGGS 100-30-3F Горячеоцинкованная 300 100 3000 242 15,48
LGGS 100-40-3F Горячеоцинкованная 400 100 3000 322 16,42
LGGS 100-50-3F Горячеоцинкованная 500 100 3000 403 17,37
LGGS 100-60-3F Горячеоцинкованная 600 100 3000 483 18,32
LGGS 100-20F Горячеоцинкованная 200 100 6000 161 29,06
LGGS 100-30F Горячеоцинкованная 300 100 6000 242 30,95
LGGS 100-40F Горячеоцинкованная 400 100 6000 322 32,85
LGGS 100-50F Горячеоцинкованная 500 100 6000 403 34,74
LGGS 100-60F Горячеоцинкованная 600 100 6000 483 36,63

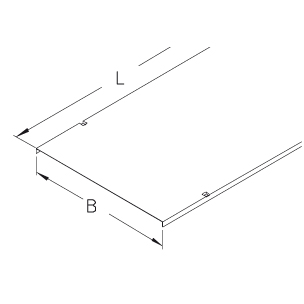

Крышка лотка LD

Крышка лотка LD

Наименование Материал (обработка) B, мм L, мм Вес, кг
LD 20S Оцинкование методом Сендзимира 206 3000 4,10
LD 30S Оцинкование методом Сендзимира 306 3000 7,80
LD 40S Оцинкование методом Сендзимира 406 3000 10,10
LD 20S Оцинкование методом Сендзимира 506 3000 15,60
LD 60S Оцинкование методом Сендзимира 606 3000 18,50
LD 20F Горячеоцинкованная 206 3000 4,70
LD 30F Горячеоцинкованная 306 3000 8,6
LD 40F Горячеоцинкованная 406 3000 11,20
LD 50F Горячеоцинкованная 506 3000 17,00
LD 60F Горячеоцинкованная 606 3000 20,30
LD 20E Нержавеющая сталь 206 3000 4,40
LD 30E Нержавеющая сталь 306 3000 7,80
LD 40E Нержавеющая сталь 406 3000 10,20
LD 50E Нержавеющая сталь 506 3000 15,10
LD 60E Нержавеющая сталь 606 3000 17,60

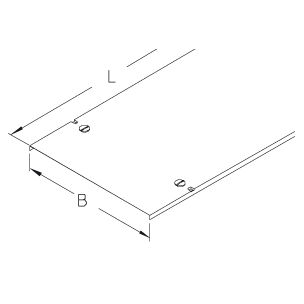

Крышка лотка с зажимами LDR

Крышка лотка с зажимами LDR

Наименование Материал (обработка) B, мм L, мм Вес, кг
LDR 20S Оцинкование методом Сендзимира 206 3000 4,10
LDR 30S Оцинкование методом Сендзимира 306 3000 7,80
LDR 40S Оцинкование методом Сендзимира 406 3000 10,10
LDR 50S Оцинкование методом Сендзимира 506 3000 15,60
LDR 60S Оцинкование методом Сендзимира 606 3000 18,50
LDR 20F Горячеоцинкованная 206 3000 4,70
LDR 30F Горячеоцинкованная 306 3000 8,6
LDR 40F Горячеоцинкованная 406 3000 11,20
LDR 50F Горячеоцинкованная 506 3000 17,00
LDR 60F Горячеоцинкованная 606 3000 20,30
LDR 20E Нержавеющая сталь 206 3000 4,40
LDR 30E Нержавеющая сталь 306 3000 7,80
LDR 40E Нержавеющая сталь 406 3000 10,20
LDR 50E Нержавеющая сталь 506 3000 15,10
LDR 60E Нержавеющая сталь 606 3000 17,60


Фасонные изделия для лестничных лотков

Х-образный ответвитель LGK

Х-образный ответвитель LGK

Х-образный ответвитель лестничного лотка.

Таблица выбора ответвителей LGK

Т-образный ответвитель LGA

Т-образный ответвитель LGA

Т-образный ответвитель лестничного лотка.

Таблица выбора ответвителей LGA

Угол внутренний LGIB

Угол внутренний LGIB

Угол лестничного лотка внутренний горизонтальный 90

Таблица выбора внутренних углов LGIB

Угол внешний LGAB

Угол внешний LGAB

Угол лестничного лотка внешний горизонтальный 90

Таблица выбора внешних углов LGAB

Угол вертикальный LGVB

Угол вертикальный LGVB

Угол лестничного лотка вертикальный, изменяемый.

Таблица выбора вертикальных углов LGVB

Аксессуары для лестничных лотков

Дополнительные аксессуары для сбора систем лотков:

  • Соединитель LGV
  • Соединитель LGVH
  • Соединитель LGVV
  • Разделитель LGTR
  • Концевая пластина LGKAB
  • Цементоволокнистая плита EL
  • Защитнsq колпачек SL
  • Монтажная пластина MP-L
  • Цинковая краска KZF
  • Цинковый спрей KZS

Таблица выбора дополнительных аксессуаров часть 1

Таблица выбора дополнительных аксессуаров часть 2

Таблица выбора дополнительных аксессуаров часть 3

Таблица выбора дополнительных аксессуаров часть 4

Лотки для больших пролетов PUK-WERKE KG

Лотки для больших пролетов PUK-WERKE KG

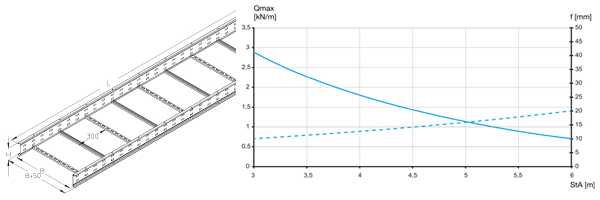

Лестничный лоток для больших пролетов WPL 120

Лестничный лоток для больших пролетов WPL 120

Лестничный лоток для больших пролетов с усиленным боковым С-профилем. Сертифицирован согласно DIN EN 61537.

Наименование Материал (обработка) B, мм Н, мм L, мм Площадь сечения, см2 Вес, кг
WPL 120-20S Оцинкование методом Сендзимира 200 120 6000 196 27,35
WPL 120-30S Оцинкование методом Сендзимира 300 120 6000 294 28,72
WPL 120-40S Оцинкование методом Сендзимира 400 120 6000 392 30,10
WPL 120-50S Оцинкование методом Сендзимира 500 120 6000 490 31,47
WPL 120-60S Оцинкование методом Сендзимира 600 120 6000 588 32,84
WPL 120-20F Горячеоцинкованная 200 120 6000 196 29,22
WPL 120-30F Горячеоцинкованная 300 120 6000 294 30,69
WPL 120-40F Горячеоцинкованная 400 120 6000 392 32,16
WPL 120-50F Горячеоцинкованная 500 120 6000 490 33,63
WPL 120-60F Горячеоцинкованная 600 120 6000 588 35,10

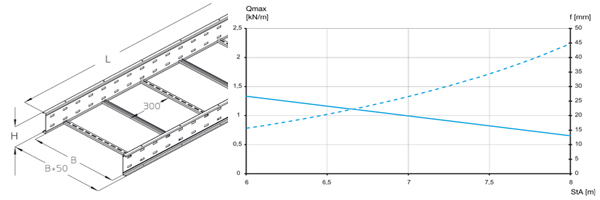

Лестничный лоток для больших пролетов WPL 150

Лестничный лоток для больших пролетов WPL 150

Лестничный лоток для больших пролетов с усиленным боковым С-профилем. Сертифицирован согласно DIN EN 61537.

Наименование Материал (обработка) B, мм Н, мм L, мм Площадь сечения, см2 Вес, кг
WPL 150-20S Оцинкование методом Сендзимира 200 150 6000 256 36,06
WPL 150-30S Оцинкование методом Сендзимира 300 150 6000 384 37,43
WPL 150-40S Оцинкование методом Сендзимира 400 150 6000 512 38,80
WPL 150-50S Оцинкование методом Сендзимира 500 150 6000 640 40,18
WPL 150-60S Оцинкование методом Сендзимира 600 150 6000 768 41,55
WPL 150-20F Горячеоцинкованная 200 150 6000 256 38,58
WPL 150-30F Горячеоцинкованная 300 150 6000 384 40,05
WPL 150-40F Горячеоцинкованная 400 150 6000 512 41,52
WPL 150-50F Горячеоцинкованная 500 150 6000 640 42,99
WPL 150-60F Горячеоцинкованная 600 150 6000 768 44,46
WPL 150-20E Нержавеющая сталь 200 150 6000 256 37,25
WPL 150-30E Нержавеющая сталь 300 150 6000 384 38,63
WPL 150-40E Нержавеющая сталь 400 150 6000 512 40,02
WPL 150-50E Нержавеющая сталь 500 150 6000 640 41,40
WPL 150-60E Нержавеющая сталь 600 150 6000 768 42,78

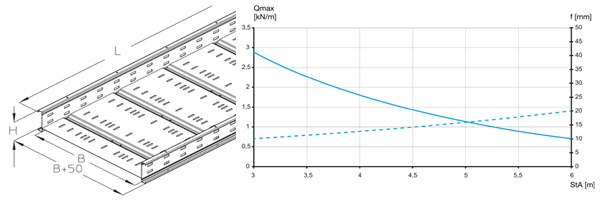

Перфорированный лоток для больших пролётов WPR 120

Перфорированный лоток для больших пролётов WPR 120

Кабельный перфорированный лоток для больших пролётов, с усиленным боковым С-профилем для максимальной несущей способности. Обладает повышенной поперечной стойкостью благодаря сварному перфорированному штампованному стальному листу. Сертифицирован согласно DIN EN 61537.

Наименование Материал (обработка) B, мм Н, мм L, мм Площадь сечения, см2 Вес, кг
WPR 120-20S Оцинкование методом Сендзимира 200 120 6000 196 36,42
WPR 120-30S Оцинкование методом Сендзимира 300 120 6000 294 42,10
WPR 120-40S Оцинкование методом Сендзимира 400 120 6000 392 47,96
WPR 120-50S Оцинкование методом Сендзимира 500 120 6000 490 53,84
WPR 120-60S Оцинкование методом Сендзимира 600 120 6000 588 59,70
WPR 120-20F Горячеоцинкованная 200 120 6000 196 38,97
WPR 120-30F Горячеоцинкованная 300 120 6000 294 45,05
WPR 120-40F Горячеоцинкованная 400 120 6000 392 51,32
WPR 120-50F Горячеоцинкованная 500 120 6000 490 57,61
WPR 120-60F Горячеоцинкованная 600 120 6000 588 63,88

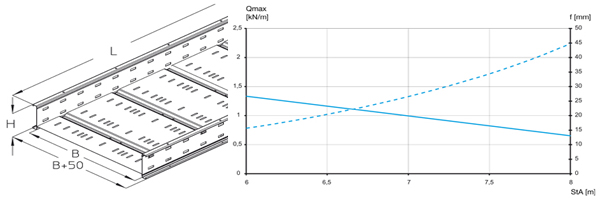

Перфорированный лоток для больших пролётов WPR 150

Перфорированный лоток для больших пролётов WPR 150

Кабельный перфорированный лоток для больших пролётов, с усиленным боковым С-профилем для максимальной несущей способности. Обладает повышенной поперечной стойкостью благодаря сварному перфорированному штампованному стальному листу. Сертифицирован согласно DIN EN 61537.

Наименование Материал (обработка) B, мм Н, мм L, мм Площадь сечения, см2 Вес, кг
WPR 150-20S Оцинкование методом Сендзимира 200 150 6000 256 42,81
WPR 150-30S Оцинкование методом Сендзимира 300 150 6000 384 47,39
WPR 150-40S Оцинкование методом Сендзимира 400 150 6000 512 52,11
WPR 150-50S Оцинкование методом Сендзимира 500 150 6000 640 56,85
WPR 150-60S Оцинкование методом Сендзимира 600 150 6000 768 61,57
WPR 150-20F Горячеоцинкованная 200 150 6000 256 45,81
WPR 150-30F Горячеоцинкованная 300 150 6000 384 50,71
WPR 150-40F Горячеоцинкованная 400 150 6000 512 55,76
WPR 150-50F Горячеоцинкованная 500 150 6000 640 60,83
WPR 150-60F Горячеоцинкованная 600 150 6000 768 65,88


Крышки для лотков для больших пролетов

Крышка лотка WPD

Крышка лотка WPD

Крышка лестничного лотка для больших пролетов.

Таблица выбора крышек WPD

Крышка угла WPBD

Крышка угла WPBD

Крышка угла лестничного лотка для больших пролетов.

Таблица выбора крышек WPBD

Крышка внутреннего вертикального угла WPSD

Крышка внутреннего вертикального угла WPSD

Крышка внутреннего вертикального угла лестничного лотка для больших пролетов.

Таблица выбора крышек WPSD

Крышка внешнего вертикального угла WPFD

Крышка внешнего вертикального угла WPFD

Крышка внешнего вертикального угла лестничного лотка для больших пролетов.

Таблица выбора крышек WPFD

Крышка Т-образного ответвителя WPAD

Крышка Т-образного ответвителя WPAD

Крышка Т-образного ответвителя лестничного лотка для больших пролетов.

Таблица выбора крышек WPAD

Крышка Х-образного ответвителя WPKD

Крышка Х-образного ответвителя WPKD

Крышка Х-образного ответвителя лестничного лотка для больших пролетов

Таблица выбора крышек WPKD

Зажимы крышек

Зажимы крышек

WPD-K, WPFDK, WPFDKA

Таблица выбора зажимов крышек

Фасонные изделия для лотков для больших пролетов

Угол горизонтальный WPLB 120 и WPLB 150

Угол горизонтальный WPLB 120 и WPLB 150

Угол лестничного лотка для больших пролетов горизонтальный 90º со встроенными соединителями.

Таблица выбора углов WPLB 120 и WPLB 150

Угол внутренний вертикальный WPLS 120 и WPLS 150

Угол внутренний вертикальный WPLS 120 и WPLS 150

Угол лестничного лотка для больших пролетов внутренний вертикальный 90º, со встроенными соединителями.

Таблица выбора углов WPLS 120 и WPLS 150

Угол внешний вертикальный WPLF 120 и WPLF 150

Угол внешний вертикальный WPLF 120 и WPLF 150

Угол лестничного лотка для больших пролетов внешний вертикальный 90º, со встроенными соединителями.

Таблица выбора углов WPLF 120 и WPLF

Т-образный ответвитель WPLA 120 и WPLA 150

Т-образный ответвитель WPLA 120 и WPLA 150

Т-образный ответвитель лестничного лотка для больших пролетов, с соединителями.

Таблица выбора ответвителей WPLA 120 и WPLA 150

Накладной ответвитель WPLAA 120 и WPLAA 150

Накладной ответвитель WPLAA 120 и WPLAA 150

Таблица выбора ответвителей WPLAA 120 и WPLAA 150

Х-образный ответвитель WPLK 120 и WPLK 150

Х-образный ответвитель WPLK 120 и WPLK 150

Х-образный ответвитель лестничного лотка для больших пролетов, с соединителями.

Таблица выбора ответвителей WPLK 120 и WPLK 150

Угол горизонтальный WPRB 120 и WPRB 150

Угол горизонтальный WPRB 120 и WPRB 150

Горизонтальный угол 90°, предназначен для горизонтального изменения направления перфорированного лотка для больших пролётов, с интегрированными соединителями.

Таблица выбора углов WPRB 120 и WPRB 150

Т-образный ответвитель WPRA 120 и WPRA 150

Т-образный ответвитель WPRA 120 и WPRA 150

Отвод в виде Т-образного элемента, для горизонтального изменения направления перфорированного лотка для больших пролётов, с интегрированными соединителями.

Таблица выбора ответвителей WPRA 120 и WPRA 150

Накладной ответвитель WPRAA 120 и WPRAA 150

Накладной ответвитель WPRAA 120 и WPRAA 150

Таблица выбора ответвителей WPRAA 120 и WPRAA 150

Т-образный ответвитель WPRK 120 и WPRK 150

Т-образный ответвитель WPRK 120 и WPRK 150

Отвод в виде Х-образного элемента, для горизонтального изменения направления перфорированного лотка для больших пролётов, с интегрированными соединителями.

Таблица выбора ответвителей WPRK 120 и WPRK 150

Аксессуары для лотков для больших пролетов

Дополнительные аксессуары для сбора систем лотков:

  • Боковой поддерживающий зажим WPHS-K
  • Боковой поддерживающий зажим WPHS-A
  • Боковой поддерживающий зажим WPHS-P
  • Боковой поддерживающий зажим WPHS-IS
  • Прижимная скоба SKLL
  • Соединитель WPV 120
  • Соединитель WPV 150
  • Соединитель WPVH 120
  • Соединитель WPVH 150
  • Соединитель WPVV 120
  • Соединитель WPVV 150
  • Разделитель WPTR 120
  • Разделитель WPTR 120
  • Концевая пластина WPKAB
  • Концевая пластина WPREB
  • Защитный колпачок SWP
  • Цинковая краска KZF
  • Цинковый спрей KZS

Таблица выбора дополнительных аксессуаров часть 1

Таблица выбора дополнительных аксессуаров часть 2

Таблица выбора дополнительных аксессуаров часть 3

Таблица выбора дополнительных аксессуаров часть 4

Таблица выбора дополнительных аксессуаров часть 5

Вертикальные лотки PUK-WERKE KG

Вертикальные лотки PUK-WERKE KG

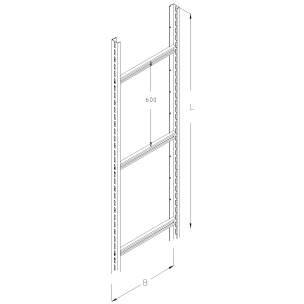

Вертикальный лестничный лоток STU 50

Вертикальный лестничный лоток STU 50

Вертикальный лестничный лоток для средних нагрузок с перфорированными боковыми стенками. Крепление непосредственно к стене или на расстоянии. Интегрированные перекладины сделаны из С-профиля 40х22.

Наименование Материал (обработка) B, мм L, мм Вес, кг
STU 50-02-3S Оцинкование методом Сендзимира 210 3000 9,75
STU 50-03-3S Оцинкование методом Сендзимира 300 3000 10,35
STU 50-04-3S Оцинкование методом Сендзимира 400 3000 10,90
STU 50-05-3S Оцинкование методом Сендзимира 500 3000 11,50
STU 50-06-3S Оцинкование методом Сендзимира 600 3000 12,05
STU 50-07-3S Оцинкование методом Сендзимира 700 3000 12,65
STU 50-08-3S Оцинкование методом Сендзимира 800 3000 13,25
STU 50-02S Оцинкование методом Сендзимира 210 6000 19,50
STU 50-03S Оцинкование методом Сендзимира 300 6000 20,70
STU 50-04S Оцинкование методом Сендзимира 400 6000 21,80
STU 50-05S Оцинкование методом Сендзимира 500 6000 23,00
STU 50-06S Оцинкование методом Сендзимира 600 6000 24,10
STU 50-07S Оцинкование методом Сендзимира 700 6000 25,30
STU 50-08S Оцинкование методом Сендзимира 800 6000 26,50
STU 50-02-3F Горячеоцинкованная 210 3000 10,50
STU 50-03-3F Горячеоцинкованная 300 3000 11,05
STU 50-04-3F Горячеоцинкованная 400 3000 11,65
STU 50-05-3F Горячеоцинкованная 500 3000 12,30
STU 50-06-3F Горячеоцинкованная 600 3000 12,90
STU 50-07-3F Горячеоцинкованная 700 3000 13,55
STU 50-08-3F Горячеоцинкованная 800 3000 14,15
STU 50-02F Горячеоцинкованная 210 6000 21,00
STU 50-03F Горячеоцинкованная 300 6000 22,10
STU 50-04F Горячеоцинкованная 400 6000 23,30
STU 50-05F Горячеоцинкованная 500 6000 24,60
STU 50-06F Горячеоцинкованная 600 6000 25,80
STU 50-07F Горячеоцинкованная 700 6000 27,10
STU 50-08F Горячеоцинкованная 800 6000 28,30

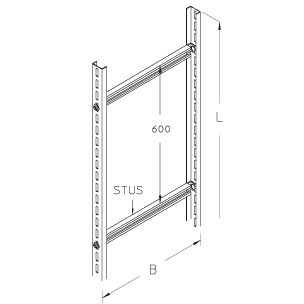

Вертикальный лестничный лоток STU 50-3E

Вертикальный лестничный лоток STU 50-3E

Вертикальный лестничный лоток для средних нагрузок с перфорированными боковыми стенками. Крепление непосредственно к стене или на расстоянии. Интегрированные перекладины сделаны из С-профиля 40х22. Боковые стенки и перекладины поставляются в разборном виде (набор крепежных элементов прилагается)

Наименование Материал (обработка) B, мм L, мм Вес, кг
STU 50-02-3E Нержавеющая сталь 210 3000 10,40
STU 50-03-3E Нержавеющая сталь 300 3000 10,90
STU 50-04-3E Нержавеющая сталь 400 3000 11,40
STU 50-05-3E Нержавеющая сталь 500 3000 11,90
STU 50-06-3E Нержавеющая сталь 600 3000 12,40
STU 50-07-3E Нержавеющая сталь 700 3000 12,90
STU 50-08-3E Нержавеющая сталь 800 3000 13,50

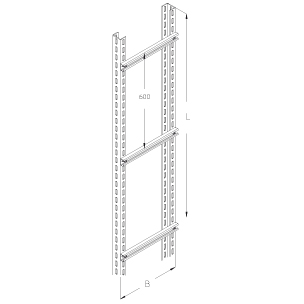

Вертикальный лестничный лоток STU 60

Вертикальный лестничный лоток STU 60

Вертикальный лестничный лоток для тяжелых нагрузок с перфорированными с 3-х сторон боковыми стенками из U-профиля 60х40х4. Навесные перекладины сделаны из С-профиля 40х22. Боковые стенки и перекладины поставляются в разборном виде набор крепежных элементов прилагается.

Наименование Материал (обработка) B, мм L, мм Вес, кг
STU 60-02F Горячеоцинкованная 210 6000 49,00
STU 60-03F Горячеоцинкованная 300 6000 52,50
STU 60-04F Горячеоцинкованная 400 6000 55,20
STU 60-05F Горячеоцинкованная 500 6000 57,60
STU 60-06F Горячеоцинкованная 600 6000 60,80
STU 60-07F Горячеоцинкованная 700 6000 63,80
STU 60-08F Горячеоцинкованная 800 6000 66,80
STU 60-09F Горячеоцинкованная 900 6000 70,00
STU 60-10F Горячеоцинкованная 1000 6000 73,00
STU 60-11F Горячеоцинкованная 1100 6000 76,00
STU 60-12F Горячеоцинкованная 1200 6000 79,20

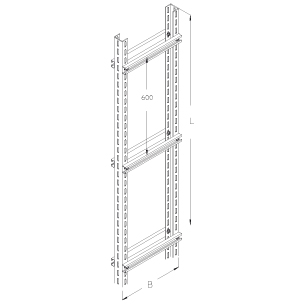

Вертикальный лестничный лоток STU 62

Вертикальный лестничный лоток STU 62

Вертикальный лестничный лоток для тяжелых нагрузок с перфорированными с 3-х сторон боковыми стенками из U-профиля 60х40х4. Двухсторонняя прокладка кабеля. Навесные перекладины сделаны из С-профиля 40х22. Боковые стенки и перекладины поставляются в разборном виде (набор крепежных элементов прилагается)

Наименование Материал (обработка) B, мм L, мм Вес, кг
STU 62-02F Горячеоцинкованная 210 6000 49,00
STU 62-03F Горячеоцинкованная 300 6000 52,20
STU 62-04F Горячеоцинкованная 400 6000 55,20
STU 62-05F Горячеоцинкованная 500 6000 57,60
STU 62-06F Горячеоцинкованная 600 6000 60,80
STU 62-07F Горячеоцинкованная 700 6000 63,80
STU 62-08F Горячеоцинкованная 800 6000 66,80
STU 62-09F Горячеоцинкованная 900 6000 70,00
STU 62-10F Горячеоцинкованная 1000 6000 73,00
STU 62-11F Горячеоцинкованная 1100 6000 76,00
STU 62-12F Горячеоцинкованная 1200 6000 79,20

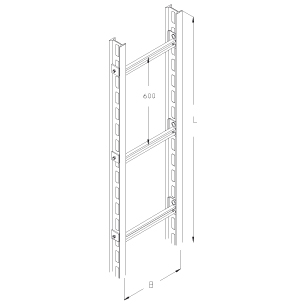

Вертикальный лестничный лоток ST 81

Вертикальный лестничный лоток ST 81

Вертикальный лестничный лоток для тяжелых нагрузок с крупноперфорированными боковыми стенками из I-профиля 80. Навесные перекладины сделаны из С-профиля 40х22. Боковые стенки и перекладины поставляются в разборном виде (набор крепежных элементов прилагается). Внешний размер = B + 42 мм.

Наименование Материал (обработка) B, мм L, мм Вес, кг
STU 81-02F Горячеоцинкованная 210 6000 82,50
STU 81-03F Горячеоцинкованная 300 6000 84,00
STU 81-04F Горячеоцинкованная 400 6000 85,50
STU 81-05F Горячеоцинкованная 500 6000 87,00
STU 81-06F Горячеоцинкованная 600 6000 88,50
STU 81-07F Горячеоцинкованная 700 6000 90,00
STU 81-08F Горячеоцинкованная 800 6000 91,50
STU 81-09F Горячеоцинкованная 900 6000 93,00
STU 81-10F Горячеоцинкованная 1000 6000 94,50
STU 81-11F Горячеоцинкованная 1100 6000 96,00
STU 81-12F Горячеоцинкованная 1200 6000 97,50


Аксессуары для вертикального лестничного лотка

Защитный колпачок SU 50/36

Защитный колпачок SU 50/36

Защитный колпачок SU 50/22

Защитный колпачок SU 50/22

Защитный колпачок SU 60

Защитный колпачок SU 60

Производится в двух исполнениях SU 60, SU 60-PE

Защитный колпачок, жёлтый SI

Защитный колпачок, жёлтый SI

Производится в двух исполнениях SI, SI-PE

Соединитель LGV 50

Соединитель LGV 50

Габариты 50,5х155 мм. Производится в трех исполнениях LGV 50S, LGV 50F, LGV 50E.

Соединитель KHUV

Соединитель KHUV

Габариты 51х35х210 мм. Производится в трех исполнениях KHUV 60F, KHUV 60E, KHUV 60-HDG.

Соединитель изменяемый, горизонтальный LGVH 50

Соединитель изменяемый, горизонтальный LGVH 50

Габариты 50,5х155 мм. Производится в трех исполнениях LGV 50S, LGV 50F, LGV 50E.

Соединительный элемент HKI

Соединительный элемент HKI

Производится в двух исполнениях HKI F, HKI-HDG.

Соединитель изменяемый, вертикальный LGVV 50

Соединитель изменяемый, вертикальный LGVV 50

Габариты 50,5х155 мм. Производится в трех исполнениях LGV 50S, LGV 50F, LGV 50E.

Держатель LH F

Держатель LH F

Перекладина STLS

Перекладина STLS

Крепление к потолку BGU 60

Крепление к потолку BGU 60

Габариты 120х80х200. Крепление к потолку для стойки консоли из профиля U60. Производится в трех исполнениях BGU 60F, BGU 60E, BGU 60-HDG.

KZF

KZF

Цинковая краска

KZS

KZS

Цинковый спрей

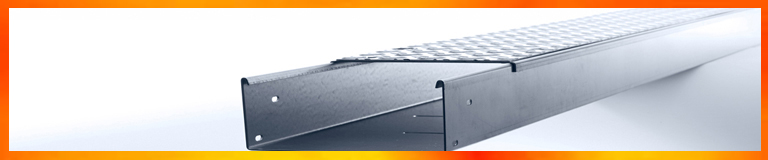

Напольные лотки PUK-WERKE KG

Напольные лотки PUK-WERKE KG

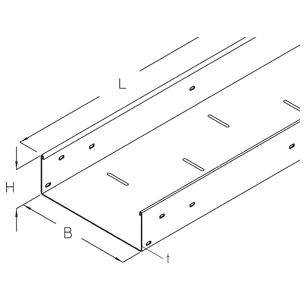

Напольный канал BK

Напольный канал BK

Подпольный канал для тяжёлых нагрузок, с боковой перфорацией. Преимущества: монтаж открытым способом, выдерживает ходьбу. При ширине канала от 300 мм рекомендуем устанавливать разделитель, при ширине от 500 мм, два разделителя.

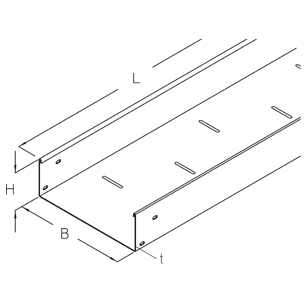

Напольный канал BKOS

Напольный канал BKOS

Подпольный канал для тяжёлых нагрузок.Преимущества: монтаж открытым способом, выдерживает ходьбу. При ширине канала от 300 мм рекомендуем устанавливать разделитель, при ширине от 500 мм — два разделителя.

Крышки для каналов

Крышка с запорами BKDR и усиленная BKDR-WZB

Крышка с запорами BKDR и усиленная BKDR-WZB

Таблица выбора крышек BKDR

Таблица выбора крышек BKDR-WZB

Крышка с запорами BKBDR и усиленная BKBDR-WZB

Крышка с запорами BKBDR и усиленная BKBDR-WZB

Таблица выбора крышек BKBDR

Таблица выбора крышек BKBDR-WZB

ККрышка угла с запорами BKBDR45 и усиленная BKBDR45-WZB

Крышка угла с запорами BKBDR45 и усиленная BKBDR45-WZB

Таблица выбора крышек BKADR

Таблица выбора крышек BKADR-WZB

Крышка Т-образного отвода с запорами BKADR и усиленная BKADR-WZB

Крышка Т-образного отвода с запорами BKADR и усиленная BKADR-WZB

Таблица выбора крышек BKADR

Таблица выбора крышек BKADR-WZB

Крышка Х-образного отвода с запорами BKKDR и усиленная BKKDR-WZB

Крышка Х-образного отвода с запорами BKKDR и усиленная BKKDR-WZB

Таблица выбора крышек BKKDR

Таблица выбора крышек BKKDR-WZB

Крышка накладного отвода с запорами BKAADR и усиленный BKAADR-WZB

Крышка накладного отвода с запорами BKAADR и усиленный BKAADR-WZB

Таблица выбора крышек BKAADR

Таблица выбора крышек BKAADR-WZB

Фасонные изделия для каналов

Угол горизонтальный BKB

Угол горизонтальный BKB

Горизонтальный угол 90°, предназначен для горизонтального изменения направления подпольного канала, с интегрированными соединителями.

Таблица выбора горизонтальных углов

Угол горизонтальный BKB45

Угол горизонтальный BKB45

Горизонтальный угол 45°, предназначен для горизонтального изменения направления подпольного канала, с интегрированными соединителями.

Таблица выбора горизонтальных углов 45

Т-образный отвод BKA

Т-образный отвод BKA

Отвод подпольного канала в виде Т-образного элемента, с интегрированными соединителями.

Таблица выбора Т-образных отводов

Х-образный отвод BKK

Х-образный отвод BKK

Отвод подпольного канала в виде Х-образного элемента, с интегрированными соединителями.

Таблица выбора Х-образных отводов

Аксессуары для каналов

Дополнительные аксессуары для сбора систем лотков:

  • Заглушка BKEB
  • Соединитель BKV 100
  • Разделитель BKRT
  • Опора BKDU
  • Опора BKDS
  • Разделитель BKZ
  • Напольная консоль BKH
  • Профиль KHA 41
  • Стенка канала KHZ
  • Цинковая краска KZF
  • Цинковый спрей KZS

Таблица выбора дополнительных аксессуаров часть 1

Таблица выбора дополнительных аксессуаров часть 2

Таблица выбора дополнительных аксессуаров часть 3

Система несущей конструкции PUK-WERKE KG

Система несущей конструкции PUK-WERKE KG

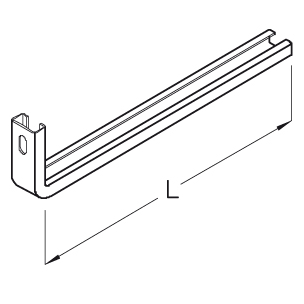

Настенная консоль KWLL

Настенная консоль для легких нагрузок из С-профиля 30х15 мм

Наименование Материал (обработка) B, мм Н, мм L, мм
KWLL 010S Оцинкование методом Сендзимира 100 15 110
KWLL 020S Оцинкование методом Сендзимира 200 15 210
KWLL 030S Оцинкование методом Сендзимира 300 15 310
KWLL 010E Нержавеющая сталь 100 15 110
KWLL 020E Нержавеющая сталь 200 15 210
KWLL 030E Нержавеющая сталь 300 15 310


Консоль KSLW

Настенные и потолочные консоли, для легких нагрузок, из профиля 60x20 мм. Максимальное расстояние между опорами 1,2 м.

Наименование Материал (обработка) B, мм Н, мм L, мм
KSLW 010S Оцинкование методом Сендзимира 100 20 120
KSLW 015S Оцинкование методом Сендзимира 150 20 170
KSLW 020S Оцинкование методом Сендзимира 200 20 220
KSLW 025S Оцинкование методом Сендзимира 250 20 270
KSLW 030S Оцинкование методом Сендзимира 300 20 320
KSLW 040S Оцинкование методом Сендзимира 400 20 420
KSLW 050S Оцинкование методом Сендзимира 500 20 520
KSLW 060S Оцинкование методом Сендзимира 600 20 620
KSLW 010F Горячеоцинкованная 100 20 120
KSLW 015F Горячеоцинкованная 150 20 170
KSLW 020F Горячеоцинкованная 200 20 220
KSLW 025F Горячеоцинкованная 250 20 370
KSLW 030F Горячеоцинкованная 300 20 320
KSLW 040F Горячеоцинкованная 400 20 420
KSLW 050F Горячеоцинкованная 500 20 520
KSLW 060F Горячеоцинкованная 600 20 620


Консоль KW

Настенная консоль для средних нагрузок.

Наименование Материал (обработка) B, мм Н, мм L, мм
KW 010F Оцинкование методом Сендзимира 100 34 120
KW 015F Оцинкование методом Сендзимира 150 34 170
KW 020F Оцинкование методом Сендзимира 200 56 220
KW 030F Оцинкование методом Сендзимира 300 56 320
KW 040F Оцинкование методом Сендзимира 400 75 420
KW 050F Оцинкование методом Сендзимира 500 96 520
KW 060F Оцинкование методом Сендзимира 600 96 620
KW 010E Горячеоцинкованная 100 34 120
KW 015E Горячеоцинкованная 150 34 170
KW 020E Горячеоцинкованная 200 56 220
KW 030E Горячеоцинкованная 300 56 320
KW 040E Горячеоцинкованная 400 75 420
KW 050E Горячеоцинкованная 500 96 520
KW 060E Горячеоцинкованная 600 96 620


Настенная консоль KWW

Наименование Материал (обработка) B, мм L, мм
KWW 020F Горячеоцинкованная 100 200
KWW 030F Горячеоцинкованная 200 300
KWW 040F Горячеоцинкованная 300 400
KWW 050F Горячеоцинкованная 400 500
KWW 060F Горячеоцинкованная 500 600
KWW 070F Горячеоцинкованная 600 700


Настенная консоль KWS

Настенная консоль для тяжелых нагрузок.

Наименование Материал (обработка) B, мм L, мм
KWS 020F Горячеоцинкованная 200 280
KWS 030F Горячеоцинкованная 300 380
KWS 040F Горячеоцинкованная 400 480
KWS 050F Горячеоцинкованная 500 580
KWS 060F Горячеоцинкованная 600 680
KWS 070F Горячеоцинкованная 600 780
KWS 080F Горячеоцинкованная 600 880
KWS 090F Горячеоцинкованная 600 980
KWS 100F Горячеоцинкованная 600 1080
KWS 280-HDG Горячеоцинкованная 200 280
KWS 380-HDG Горячеоцинкованная 300 380
KWS 480-HDG Горячеоцинкованная 400 480
KWS 580-HDG Горячеоцинкованная 500 580
KWS 680-HDG Горячеоцинкованная 600 680
KWS 780-HDG Горячеоцинкованная 600 780
KWS 880-HDG Горячеоцинкованная 600 880
KWS 980-HDG Горячеоцинкованная 600 980
KWS 1080-HDG Горячеоцинкованная 600 1080


Настенная консоль KWSS

Настенная консоль для сверхтяжелых нагрузок, подходит для лестничных лотков для больших пролетов.

Наименование Материал (обработка) B, мм Н, мм L, мм
KWSS 020F Горячеоцинкованная 200 166 280
KWSS 030F Горячеоцинкованная 300 196 380
KWSS 040F Горячеоцинкованная 400 236 480
KWSS 050F Горячеоцинкованная 500 266 580
KWSS 060F Горячеоцинкованная 600 236 680
KWSS 070F Горячеоцинкованная 600 266 780
KWSS 080F Горячеоцинкованная 600 301 880
KWSS 090F Горячеоцинкованная 600 331 980
KWSS 100F Горячеоцинкованная 600 366 1080
KWSS 280-HDG Горячеоцинкованная 200 166 280
KWSS 380-HDG Горячеоцинкованная 300 196 380
KWSS 480-HDG Горячеоцинкованная 400 236 480
KWSS 580-HDG Горячеоцинкованная 500 266 580
KWSS 680-HDG Горячеоцинкованная 600 236 680
KWSS 780-HDG Горячеоцинкованная 600 266 780
KWSS 880-HDG Горячеоцинкованная 600 301 880
KWSS 980-HDG Горячеоцинкованная 600 331 980
KWSS 1080-HDG Горячеоцинкованная 600 366 1080


Настенная консоль KIS

Настенная консоль для сверхтяжелых нагрузок, подходит для лестничных лотков для больших пролетов.

Наименование Материал (обработка) B, мм L, мм
KIS 020F Горячеоцинкованная 200 280
KIS 030F Горячеоцинкованная 300 380
KIS 040F Горячеоцинкованная 400 480
KIS 050F Горячеоцинкованная 500 580
KIS 060F Горячеоцинкованная 600 680
KIS070F Горячеоцинкованная 600 780
KIS 080F Горячеоцинкованная 600 880
KIS 090F Горячеоцинкованная 600 980
KIS 100F Горячеоцинкованная 600 1080
KIS 280-HDG Горячеоцинкованная 200 280
KIS 380-HDG Горячеоцинкованная 300 380
KIS 480-HDG Горячеоцинкованная 400 480
KIS 580-HDG Горячеоцинкованная 500 580
KIS 680-HDG Горячеоцинкованная 600 680
KIS 780-HDG Горячеоцинкованная 700 780
KIS 880-HDG Горячеоцинкованная 800 880
KIS 980-HDG Горячеоцинкованная 900 980
KIS 1080-HDG Горячеоцинкованная 1000 1080


Настенная консоль KISS

Настенная консоль для сверхтяжелых нагрузок, подходит для лестничных лотков для больших пролетов.

Наименование Материал (обработка) B, мм Н, мм L, мм
KISS 020F Горячеоцинкованная 200 150 280
KISS 030F Горячеоцинкованная 300 185 380
KISS 040F Горячеоцинкованная 400 215 480
KISS 050F Горячеоцинкованная 500 250 580
KISS 060F Горячеоцинкованная 600 280 680
KISS 070F Горячеоцинкованная 600 315 780
KISS 080F Горячеоцинкованная 600 345 880
KISS 090F Горячеоцинкованная 600 380 980
KISS 100F Горячеоцинкованная 600 410 1080
KISS 280-HDG Горячеоцинкованная 200 150 280
KISS 380-HDG Горячеоцинкованная 300 185 380
KISS 480-HDG Горячеоцинкованная 400 215 480
KISS 580-HDG Горячеоцинкованная 500 250 580
KISS 680-HDG Горячеоцинкованная 600 280 680
KISS 780-HDG Горячеоцинкованная 700 315 780
KISS 880-HDG Горячеоцинкованная 800 345 880
KISS 980-HDG Горячеоцинкованная 900 380 980
KISS 1080-HDG Горячеоцинкованная 1000 410 1080


Потолочная консоль DB

Потолочная консоль, С-профиль 30 мм х 15 мм.

Наименование Материал (обработка) B, мм Н, мм L, мм
DB 10S Оцинкование методом Сендзимира 100 170 120
DB 20S Оцинкование методом Сендзимира 200 170 220
DB 30S Оцинкование методом Сендзимира 300 170 320
DB 10E Нержавеющая сталь 100 170 120
DB 20E Нержавеющая сталь 200 170 220
DB 30E Нержавеющая сталь 300 170 320


Центральный подвес GBAR

Центральный подвес на шпильке кабельных лотков на расстоянии до 500 мм.

Наименование Материал (обработка) B, мм L, мм
GBAR 10S Оцинкование методом Сендзимира 100 60
GBAR 20S Оцинкование методом Сендзимира 200 160
GBAR 30S Оцинкование методом Сендзимира 300 260
GBAR 10E Нержавеющая сталь 100 60
GBAR 20E Нержавеющая сталь 200 160
GBAR 30E Нержавеющая сталь 300 260


Скоба для подвеса MA 60

Скоба шириной 40 мм для подвеса на шпильке кабельных лотков на расстоянии до 500 мм.

Наименование Материал (обработка) Н, мм L, мм
MA 60-10S Оцинкованная методом Сендзимира 56 90
MA 60-20S Оцинкованная методом Сендзимира 56 190
MA 60-30S Оцинкованная методом Сендзимира 56 290


Центральный подвес GBAG

Центральный подвес на шпильке проволочных кабельных лотков на расстоянии до 500 мм.

Наименование Материал (обработка) B, мм L, мм
GBAG 10S Оцинкованная методом Сендзимира 100 80
GBAG 20S Оцинкованная методом Сендзимира 200 180
GBAG 30S Оцинкованная методом Сендзимира 300 280
GBAG 10E Горячеоцинкованная 100 80
GBAG 20E Горячеоцинкованная 200 180
GBAG 30E Горячеоцинкованная 300 280


Стойка консоли KDU 50

Настенная консоль для сверхтяжелых нагрузок, подходит для лестничных лотков для больших пролетов.

Наименование Материал (обработка) B, мм Вес, кг
KDU 50-02F Горячеоцинкованная 200 0,62
KDU 50-03F Горячеоцинкованная 300 0,77
KDU 50-04F Горячеоцинкованная 400 0,91
KDU 50-05F Горячеоцинкованная 500 1,06
KDU 50-06F Горячеоцинкованная 600 1,20
KDU 50-07F Горячеоцинкованная 600 1,35
KDU 50-08F Горячеоцинкованная 600 1,49
KDU 50-09F Горячеоцинкованная 600 1,64
KDU 50-10F Горячеоцинкованная 600 1,78
KDU 50-02E Нержавеющая сталь 200 0,62
KDU 50-03E Нержавеющая сталь 300 0,77
KDU 50-04E Нержавеющая сталь 400 0,91
KDU 50-05E Нержавеющая сталь 500 1,06
KDU 50-06E Нержавеющая сталь 600 1,20
KDU 50-07E Нержавеющая сталь 700 1,35
KDU 50-08E Нержавеющая сталь 800 1,49
KDU 50-09E Нержавеющая сталь 900 1,64
KDU 50-10E Нержавеющая сталь 1000 1,78


Стойка консоли KDU 102

Потолочная стойка консоли для тяжёлых нагрузок из двойного U-профиля 100х22 мм, с приваренной головной частью.

Наименование Материал (обработка) B, мм Вес, кг
KDU 102-02F Горячеоцинкованная 200 1,56
KDU 102-03F Горячеоцинкованная 300 1,99
KDU 102-04F Горячеоцинкованная 400 2,42
KDU 102-05F Горячеоцинкованная 500 2,84
KDU 102-06F Горячеоцинкованная 600 3,27
KDU 102-07F Горячеоцинкованная 700 3,70
KDU 102-08F Горячеоцинкованная 800 4,13
KDU 102-09F Горячеоцинкованная 900 4,56
KDU 102-10F Горячеоцинкованная 1000 4,98
KDU 102-11F Горячеоцинкованная 1100 5,66
KDU 102-12F Горячеоцинкованная 1200 6,09
KDU 102-13F Горячеоцинкованная 1300 6,51
KDU 102-14F Горячеоцинкованная 1400 6,94
KDU 102-15F Горячеоцинкованная 1500 7,37
KDU 102-16F Горячеоцинкованная 1600 7,80
KDU 102-17F Горячеоцинкованная 1700 8,23
KDU 102-18F Горячеоцинкованная 1800 8,65
KDU 102-19F Горячеоцинкованная 1900 9,08
KDU 102-20F Горячеоцинкованная 2000 9,51
KDU 102-02E Нержавеющая сталь 200 1,56
KDU 102-03E Нержавеющая сталь 300 1,99
KDU 102-04E Нержавеющая сталь 400 2,42
KDU 102-05E Нержавеющая сталь 500 2,84
KDU 102-06E Нержавеющая сталь 600 3,27
KDU 102-07E Нержавеющая сталь 700 3,70
KDU 102-08E Нержавеющая сталь 800 4,13
KDU 102-09E Нержавеющая сталь 900 4,56
KDU 102-10E Нержавеющая сталь 1000 4,98
KDU 102-11E Нержавеющая сталь 1100 5,66
KDU 102-12E Нержавеющая сталь 1200 6,09
KDU 102-13E Нержавеющая сталь 1300 6,51
KDU 102-14E Нержавеющая сталь 1400 6,94
KDU 102-15E Нержавеющая сталь 1500 7,37
KDU 102-16E Нержавеющая сталь 1600 7,80
KDU 102-17E Нержавеющая сталь 1700 8,23
KDU 102-18E Нержавеющая сталь 1800 8,65
KDU 102-19E Нержавеющая сталь 1900 9,08
KDU 102-20E Нержавеющая сталь 2000 9,51


Консоль KUL

Консоль для легких нагрузок, используется со стойкой консоли U50.

Наименование Материал (обработка) B, мм L, мм
KUL 010S Оцинкованная методом Сендзимира 100 110
KUL 015S Оцинкованная методом Сендзимира 150 160
KUL 020S Оцинкованная методом Сендзимира 200 210
KUL 030S Оцинкованная методом Сендзимира 300 310


Консоль KUM

Консоль для легких нагрузок, используется со стойкой консоли U50/100.

Наименование Материал (обработка) B, мм Н, мм L, мм
KUM 010F Горячеоцинкованная 100 35 120
KUM 015F Горячеоцинкованная 150 35 170
KUM 020F Горячеоцинкованная 200 56 220
KUM 030F Горячеоцинкованная 300 56 320
KUM 040F Горячеоцинкованная 400 75 420
KUM 050F Горячеоцинкованная 500 96 520
KUM 060F Горячеоцинкованная 600 96 620
KUM 010E Нержавеющая сталь 100 35 120
KUM 015E Нержавеющая сталь 150 35 170
KUM 020E Нержавеющая сталь 200 56 220
KUM 030E Нержавеющая сталь 300 56 320
KUM 040E Нержавеющая сталь 400 75 420
KUM 050E Нержавеющая сталь 500 96 520
KUM 060E Нержавеющая сталь 600 96 620


Стойка консоли KDAG 41

Потолочная стойка консоли из профиля С41. Интегрированное крепление к потолку.

Наименование Материал (обработка) B, мм Вес, кг
KDAG 41-02F Горячеоцинкованная 200 1,10
KDAG 41-02F Горячеоцинкованная 300 1,40
KDAG 41-02F Горячеоцинкованная 400 1,70
KDAG 41-02F Горячеоцинкованная 500 1,90
KDAG 41-02F Горячеоцинкованная 600 2,20
KDAG 41-02F Горячеоцинкованная 700 2,50
KDAG 41-02F Горячеоцинкованная 800 2,70
KDAG 41-02F Горячеоцинкованная 900 3,00
KDAG 41-02F Горячеоцинкованная 1000 3,20
